Артикул | DN / мм | Рассверловкаbr> фланцев | Расчетная масса / кг |
---|---|---|---|
06-080-30-0146499 [1] |
80 |
PN10/16 |
14 |
06-100-30-0146499 [1] |
100 |
PN10/16 |
17 |
06-125-30-0146499 [1] |
125 |
PN10/16 |
22 |
06-150-30-0146499 [1] |
150 |
PN10/16 |
31 |
06-200-30-0046499 [1] |
200 |
PN10 |
48 |
06-200-30-0146499 [1] |
200 |
PN16 |
48 |
06-250-30-004 [2] |
250 |
PN10 |
102 |
06-250-30-014 [2] |
250 |
PN16 |
102 |
06-300-30-004 [2] |
300 |
PN10 |
110 |
06-300-30-014 [2] |
300 |
PN16 |
110 |
06-350-30-006 [3] |
350 |
PN10 |
220 |
06-350-30-016 [3] |
350 |
PN16 |
220 |
06-400-30-006 [3] |
400 |
PN10 |
240 |
06-400-30-016 [3] |
400 |
PN16 |
240 |
06-450-30-006 [4] |
450 |
PN10 |
487 |
06-450-30-016 [4] |
450 |
PN16 |
487 |
06-500-30-006 [4] |
500 |
PN10 |
559 |
06-500-30-0060011 [5] |
500 |
PN10 |
559 |
06-500-30-016 [4] |
500 |
PN16 |
559 |
06-500-30-0160011 [5] |
500 |
PN16 |
559 |
06-600-30-006 [4] |
600 |
PN10 |
762 |
06-600-30-0060011 [5] |
600 |
PN10 |
762 |
06-600-30-016 [4] |
600 |
PN16 |
762 |
06-600-30-0160011 [5] |
600 |
PN16 |
762 |

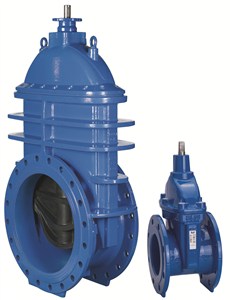

AVK ЗАДВИЖКА КЛИНОВАЯ ФЛАНЦЕВАЯ, PN 10 ИЛИ PN 16, Тип: 06/30-0035
AVK ЗАДВИЖКА КЛИНОВАЯ ФЛАНЦЕВАЯ, PN 10 ИЛИ PN 16
короткая (F4) по стандарту DIN
Тип: 06/30-0035
Соединение: Фланцевое
Материал: Ковкий чугун
DN: DN80 - DN600
PN: PN 16
Рассверловка фланцев: Размеры фланцев и отверстий по EN1092-2 (ISO 7005-2), PN 10 или PN 16
Направление вращения при закрытии: Закрытие по часовой стрелке
Подробнее
Описание
Тип: 06/30-0035 - Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки..
Документы
Техлист
06-30-0035_ru-RU
2.1 Мб
Габаритные чертежи DWG
O_06_30_DN040_0146499_AA0
73.4 Кб
O_06_30_DN050_0146499_AA0
159.5 Кб
O_06_30_DN065_0146499_AA0
77.3 Кб
O_06_30_DN080_0146499
282.6 Кб
O_06_30_DN100_0146499
309.8 Кб
O_06_30_DN125_0146499
311.8 Кб
O_06_30_DN150_0146499
439.5 Кб
O_06_30_DN250
270.6 Кб
O_06_30_DN300
363.8 Кб
O_06_30_DN350
322.3 Кб
O_06_30_DN400
318.3 Кб
O_06_30_DN450
309.3 Кб
O_06_30_DN500_00XXX11_AA1
396.2 Кб
O_06_30_DN500
339.2 Кб
O_06_30_DN600_00XXX11_AA1
370.6 Кб
O_06_30_DN600
304.2 Кб
Габаритные чертежи DXF
O_06_30_DN040_0146499_AA0
243.8 Кб
O_06_30_DN050_0146499_AA0
544.3 Кб
O_06_30_DN065_0146499_AA0
257.1 Кб
O_06_30_DN080_0146499
1.1 Мб
O_06_30_DN100_0146499
1.2 Мб
O_06_30_DN125_0146499
1.2 Мб
O_06_30_DN150_0146499
1.7 Мб
O_06_30_DN200_X1XXX99_AA1
249.2 Кб
O_06_30_DN250
985.8 Кб
O_06_30_DN300
1.4 Мб
O_06_30_DN350
1.2 Мб
O_06_30_DN400
1.2 Мб
O_06_30_DN450
1.1 Мб
O_06_30_DN500_00XXX11_AA1
1.5 Мб
O_06_30_DN500
1.3 Мб
O_06_30_DN600_00XXX11_AA1
1.4 Мб
O_06_30_DN600
1.1 Мб
Габаритные чертежи IGS
O_06_30_DN050_0146499_AA0
1.5 Мб
O_06_30_DN080_0146499
2.9 Мб
O_06_30_DN100_0146499
3.2 Мб
O_06_30_DN125_0146499
3.3 Мб
O_06_30_DN150_0146499
4.3 Мб
O_06_30_DN200_X1XXX99_AA1
967.4 Кб
O_06_30_DN065_0146499_AA0
817 Кб
O_06_30_DN040_0146499_AA0
808.5 Кб
O_06_30_DN250
2 Мб
O_06_30_DN300
3.3 Мб
O_06_30_DN350
2.5 Мб
O_06_30_DN400
2.6 Мб
O_06_30_DN450
2.1 Мб
O_06_30_DN500_00XXX11_AA1
3.6 Мб
O_06_30_DN500
2.3 Мб
O_06_30_DN600_00XXX11_AA1
3.4 Мб
O_06_30_DN600
2.2 Мб
Габаритные чертежи STEP
O_06_30_DN040_0146499_AA0
858.8 Кб
O_06_30_DN050_0146499_AA0
1.8 Мб
O_06_30_DN065_0146499_AA0
831.6 Кб
O_06_30_DN080_0146499
4.2 Мб
O_06_30_DN100_0146499
4.4 Мб
O_06_30_DN125_0146499
4.5 Мб
O_06_30_DN150_0146499
5.8 Мб
O_06_30_DN200_X1XXX99_AA1
993 Кб
O_06_30_DN250
2.8 Мб
O_06_30_DN300
4 Мб
O_06_30_DN350
3.2 Мб
O_06_30_DN400
3.3 Мб
O_06_30_DN450
2.8 Мб
O_06_30_DN500_00XXX11_AA1
4.5 Мб
O_06_30_DN500
3.2 Мб
O_06_30_DN600 (1)
3 Мб
O_06_30_DN600_00XXX11_AA1
4.2 Мб
O_06_30_DN600
3 Мб
