Артикул | DN / мм | Рассверловка фланцев | Расчетная масса / кг |
---|---|---|---|
02-050-67-076 |
50 |
PN25 |
12 |
02-065-67-076 |
65 |
PN25 |
15 |
02-080-67-076 |
80 |
PN25 |
19 |
02-100-67-076 |
100 |
PN25 |
25 |
02-125-67-076 |
125 |
PN25 |
33 |
02-150-67-076 |
150 |
PN25 |
49 |
02-200-67-076 |
200 |
PN25 |
70 |
02-250-67-076 |
250 |
PN25 |
110 |
02-300-67-076 |
300 |
PN25 |
160 |

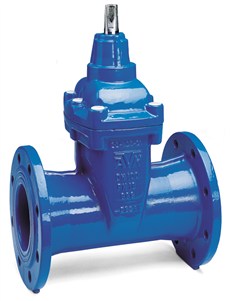

AVK ЗАДВИЖКА ФЛАНЦЕВАЯ КЛИНОВАЯ, PN25
AVK ЗАДВИЖКА ФЛАНЦЕВАЯ КЛИНОВАЯ, PN25
по стандарту DIN, длинная F5
Подробнее
Описание
Тип: 02/67-030 - Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки..
Документы
Техлист
02-67-030_ru-RU
439.1 Кб
Габаритные чертежи DWG
O_02_60_DN050_X1
146.6 Кб
O_02_60_DN065_X1
98.7 Кб
O_02_60_DN080
258 Кб
O_02_60_DN100
269.2 Кб
O_02_60_DN125
272.1 Кб
O_02_60_DN150
363.3 Кб
O_02_60_DN200
416.6 Кб
O_02_60_DN250_X1
144.9 Кб
O_02_60_DN300_X1
205.3 Кб
Габаритные чертежи DXF
O_02_60_DN050_X1
500.1 Кб
O_02_60_DN065_X1
315.8 Кб
O_02_60_DN080
963 Кб
O_02_60_DN100
1015.1 Кб
O_02_60_DN125
1 Мб
O_02_60_DN150
1.4 Мб
O_02_60_DN200
1.6 Мб
O_02_60_DN250_X1
486.5 Кб
O_02_60_DN300_X1
746.4 Кб
Габаритные чертежи IGS
O_02_60_DN050_X1
1.2 Мб
O_02_60_DN065_X1
1.1 Мб
O_02_60_DN080
2.9 Мб
O_02_60_DN100
3.2 Мб
O_02_60_DN125
3.3 Мб
O_02_60_DN150
3.5 Мб
O_02_60_DN200
3.8 Мб
O_02_60_DN250_X1
1.4 Мб
O_02_60_DN300_X1
2.4 Мб
Габаритные чертежи STEP
O_02_60_DN050_X1
1.1 Мб
O_02_60_DN065_X1
1.1 Мб
O_02_60_DN080
4.2 Мб
O_02_60_DN100
4.8 Мб
O_02_60_DN125
4.5 Мб
O_02_60_DN150
4.3 Мб
O_02_60_DN200
4.8 Мб
O_02_60_DN250_X1
1.2 Мб
O_02_60_DN300_X1
2.1 Мб
