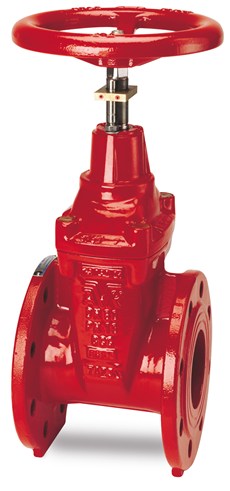

AVK ЗАДВИЖКА КЛИНОВАЯ ФЛАНЦЕВАЯ, PN 10 ИЛИ PN 16, Тип: 06/35-013

В наличии

AVK ЗАДВИЖКА КЛИНОВАЯ ФЛАНЦЕВАЯ, PN 10 ИЛИ PN 16
короткая F4 по DIN со штыревым индикатором и штурвалом

Подробнее

Описание

Тип: 06/35-013 - Дизайну клиновых задвижек AVK характерна надежность до мельчайших деталей. Клин, полностью вулканизирован резиной EPDM собственного производства AVK, утвержденной для контакта с питьевой водой, имеет исключительную износостойкость благодаря свойству резины восстанавливать свою первоначальную форму после сжатия, процессу обрезинивания сердечника двойной адгезией слоя и своей прочной конструкции. Тройная система уплотнения штока, высокая прочность штока и полная антикоррозийная защита обеспечивают непревзойденную надежность задвижки..

Артикул	DN / мм	Рассверловка фланцев	Расчетная масса/ кг
06-050-35-01420	50	PN10/16	13
06-065-35-01420	65	PN10/16	16
06-080-35-01420	80	PN10/16	20
06-100-35-01420	100	PN10/16	27
06-125-35-01420	125	PN10/16	36
06-150-35-01420	150	PN10/16	50
06-200-35-00620	200	PN10	71
06-200-35-01620	200	PN16	71
06-250-35-00620 [1]	250	PN10	108
06-250-35-01620 [1]	250	PN16	108
06-300-35-00620 [1]	300	PN10	116
06-300-35-01620 [1]	300	PN16	116
06-350-35-00620 [1]	350	PN10	203
06-350-35-01620 [1]	350	PN16	203
06-400-35-00620 [1]	400	PN10	240
06-400-35-01620 [1]	400	PN16	240

ПРИМЕЧАНИЯ 1 не утвержден VdS
